木屋水平构面面内钢性的确保
来源:领秀木屋公司 作者:领秀木屋公司 日期:2017-03-16

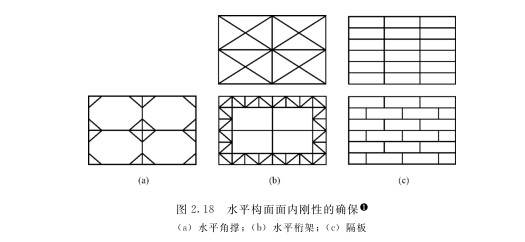

作用于地板面、屋顶面,屋架梁面等水平构面内的剪切力容易使建筑物发生错位变形。为了避免此类情况发生,就要加强木屋水平构面的面内刚性.并且还要使建筑物的垂直构面顺畅地传递水平力。在木屋建筑的木质构造中.地板面,屋架梁面要使用水平角撑、面内刚性强的大板钩件或者构造用胶合板.形成的隔板能够加固建筑物的水平构面。单位框架形式和大规模建筑物也需要采用水平角撑和水平桁架.如图2.18所示.
在木屋建筑的木质构造中.即便作了以上考虑.对于确保较高面内刚性仍然有限。通过对承重墙线的间距和承重墙所围成的面积进行限制.能够更好地确保面内刚性。在水平构面内.由于设置了楼梯间、竖井或者电梯等开口部位.所以水平面的面内刚性就会受到影响。因此,在进行设计时.必须要考虑其大小和位置.并且要严格注意开口部位周围力的传递。地板开口部位的平面形状最好为规则图形.其外周所面对的墙壁为两面以上。如图2.19所示。

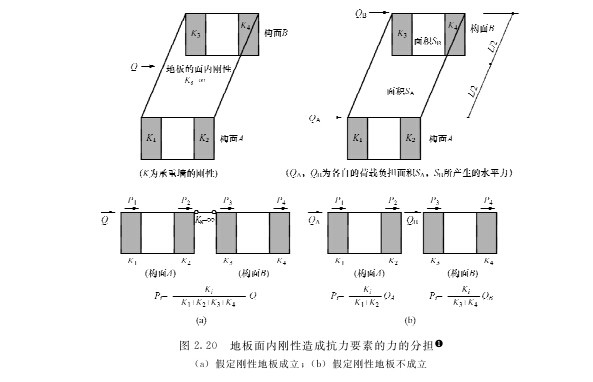

如上所述.因为一般的应力分析是基于假定刚性地板(假定水平构面不发生面内变)这一力学原理来进行的,因此水平构面需要具有较高的面内刚性.这样一来.刚性地板等水平结构产生的力就会传递到垂直构面内的柱子和承垂墙等水平抵抗要素.并按照各水平抵抗要素的刚性比来进行分担。相反,如果地板的面内刚性较低.那么木屋建筑的各垂直构面的力的分担和水平抵抗要素的刚性就会不成比例.垂直构面的水平变形最就会不一致.各承重墙的性能也不能充分发挥出来,如图2.20所示。
