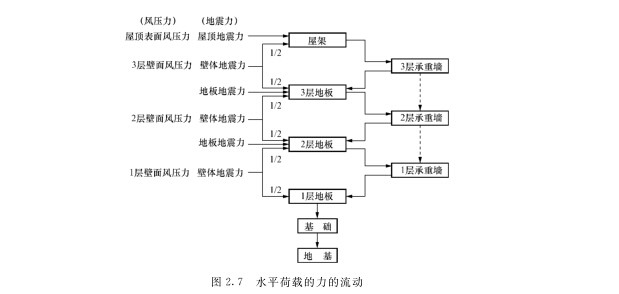

在设计木屋建筑物时.必须要尽可能地使风压力、地震力等作用于建筑物上的水平外力顺畅、安全地传递到地基。图2.7为水平荷载的力的流动示意图。为使力的流动达到最佳效果.不论构法的种类和规模的大小,都要尽可能使建筑物有简单明快的平面和立面.这也是构造计划的基础。
具体来说.针对木屋水平荷载的构造计划的要点是维持水平抗力要素的平衡配置。确保水平构面面内刚性和建筑物的一体化。

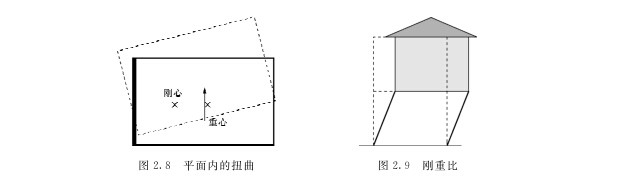

木屋水平抗力要素的平衡配置:木质构造中的水平抗力要素包括桁架、刚架或者拱架形式组成的单位框架和设有承重墙(在柱子和梁构成的框架内配置斜撑或构造用胶合板等面材)的框架。为使作用于建筑物的水平力尽可能均匀地分布到单位框架和承重墙.就必须对建筑物的平面和立面进行良好的平衡配置.在平面内.如果水平抗力要素配置发生偏移,木质建筑物就容易发生扭曲(图2.8).在立面内,如果上下层的刚重比和抗力发生骤变,也有可能在特定层而造成集中损伤(图2.9).

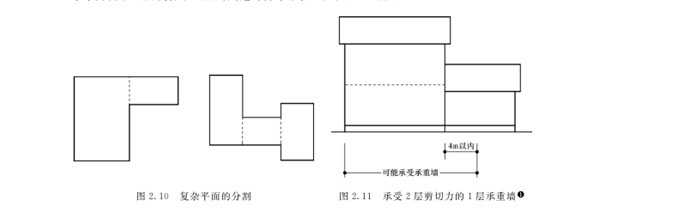

此外对于单边两层的建筑物.在进行抗力要求的配置和量的计划时.要尽可能使上层产生的水平力由下一层或者下一层的周边部分来承担.如图2.11所示.
